Nguyên Lý Quang Phổ Hồng Ngoại - Nguyên Lý Quang Phổ FTIR

1. Giao thoa kế và phổ IR

- Trong quang phổ FTIR, sóng giao thoa được tổng hợp từ hai chùm tia cách nhau bằng bộ tách chùm, dạng sóng giao thoa được phát hiện (giao thoa kế) được biến đổi Fourier và phổ thu được bằng cách tách từng số sóng. Hình 1 thể hiện tổng quan về quá trình chuyển đổi giao thoa đồ của ánh sáng lưỡng sắc thành phổ IR.

Hình 1:  Tín hiệu đầu ra của sóng giao thoa trong FTIR

2. Giao thoa kế hoạt đông như thế nào ?

- Ánh sáng đơn sắc là sự chồng chất của các sóng có cùng tần số. Cường độ ánh sáng đạt cực đại khi tất cả các sóng riêng lẻ có cùng pha và giảm khi độ lệch pha lớn hơn. Trong máy quang phổ FTIR, độ lệch pha này được thay đổi bằng cách sử dụng gương di chuyển với tốc độ không đổi cùng với đường dẫn ánh sáng kép. Đối với nguồn sáng đơn sắc, đồ thị cường độ ánh sáng được phát hiện theo thời gian (khoảng cách chuyển động của gương) xuất hiện dưới dạng sóng hình sin, như được thấy ở hàng trên của Hình 2. Việc thực hiện biến đổi Fourier của dạng sóng này sẽ tạo ra một đỉnh duy nhất tại tần số của ánh sáng đơn sắc.

- Trong trường hợp ánh sáng lưỡng sắc, chứa các thành phần có hai tần số khác nhau, sẽ tạo ra dạng sóng phức tạp hơn. Khi nó chịu biến đổi Fourier, nó tạo ra hai đỉnh tương ứng với hai tần số hiện tại, như được thấy ở hàng giữa trong Hình 2.

- Đối với nguồn sáng liên tục, quang phổ của nó tương ứng với sự chồng chất của các sóng có tần số khác nhau, tất cả cùng pha với nhau. Trước khi gương di chuyển (khi thời gian t = 0), không có sự lệch pha giữa các đường quang và cường độ ánh sáng ở tất cả các số sóng là cao nhất. Tuy nhiên, khi thời gian trôi qua (gương di chuyển), giao thoa triệt tiêu xảy ra và cường độ tín hiệu dần dần hội tụ về 0. Biểu đồ kết quả về cường độ tín hiệu theo thời gian được gọi là giao thoa kế. Bằng cách thực hiện biến đổi Fourier của giao thoa kế, phổ tần số ban đầu có thể được tính toán, như thể hiện ở hàng dưới trong Hình 2.

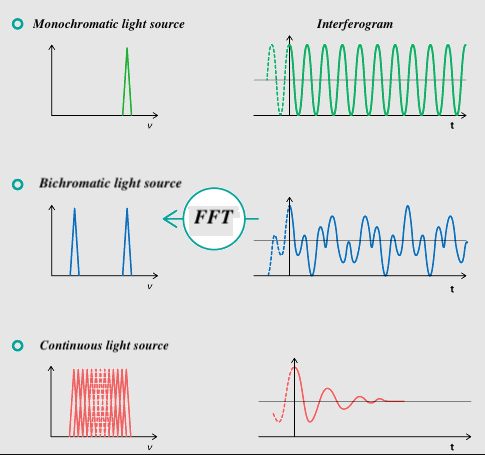

Hình 2:  Phổ tần số thu được từ giao thoa kế

3. Làm thế nào để thu được giao thoa kế ?

- Máy dò FTIR quan sát giao thoa đồ dưới dạng tín hiệu tương tự, nhưng để thực hiện biến đổi Fourier, cần có tín hiệu số. Trong máy quang phổ FTIR, ánh sáng đơn sắc (632,8 nm) từ laser He-Ne được sử dụng cùng với gương chuyển động và cường độ tín hiệu giao thoa đầu ra được đo dưới dạng hàm của thời gian. Laser He-Ne là nguồn sáng đơn sắc rất ổn định và do đó nó có thể thu được giao thoa kế chính xác ở những khoảng thời gian bằng nhau, có thể được sử dụng để tạo ra quang phổ có độ chính xác số sóng cao, như trong Hình 3.

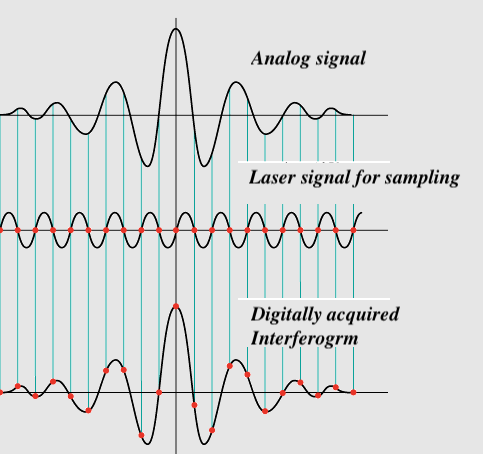

Hình 3: Thu tín hiệu số bằng giao thoa kế
