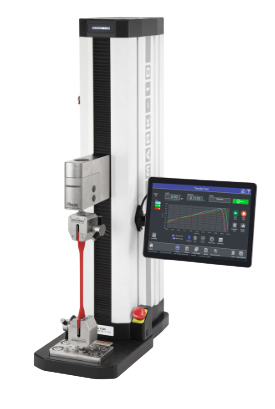

Máy kiểm tra lực kéo và nén Mark-10 Series F

Liên Hệ

Hãng sản xuất Mark-10

Mô tả :

Model: F105 / F305 / F505 / F505H

Hãng sản xuất: Mark-10

Xuất xứ: Hoa Kỳ (USA)

Máy kiểm tra lực kéo và nén Mark-10 Series F + IntelliMESUR® là hệ thống khung kiểm tra lực điều khiển bằng động cơ, được thiết kế cho các phép thử lực kéo và lực nén trong phòng thí nghiệm, kiểm soát chất lượng và nghiên cứu phát triển sản phẩm.

Thêm vào giỏ hàng

Mô tả sản phẩm Thông số kỹ thuật

Mô tả

Hệ thống kết hợp khung thử lực Series F, force sensor/load cell và phần mềm IntelliMESUR® để thiết lập phép thử, điều khiển chuyển động, thu thập dữ liệu và phân tích kết quả. IntelliMESUR® hỗ trợ từ các phép thử cơ bản như giới hạn lực, giới hạn khoảng cách, phá hủy, giữ tải và thử chu kỳ đến các bài thử nhiều bước. Hệ thống cũng có thể hiển thị dữ liệu dạng đồ thị, bảng kết quả, thống kê, xuất dữ liệu và tạo báo cáo.

Đặc điểm nổi bật

1. Kiểm tra lực kéo và lực nén

Series F được thiết kế cho cả:

Kiểm tra lực kéo.
Kiểm tra lực nén.
Kiểm tra lực phá hủy.
Kiểm tra giới hạn lực.
Kiểm tra giới hạn khoảng cách.
Kiểm tra giữ tải.
Kiểm tra chu kỳ.
Kiểm tra nhiều bước.

F105/F305/F505 có thiết kế vertical, trong khi F505H có thiết kế horizontal, giúp lựa chọn cấu hình phù hợp với phương pháp thử và mẫu thử.

2. Phần mềm IntelliMESUR® tích hợp

IntelliMESUR® là một trong những điểm nổi bật nhất nên khai thác trong bài SEO.

Phần mềm cho phép:

Thiết lập phép thử.
Điều khiển chuyển động.
Thu thập dữ liệu.
Hiển thị đồ thị lực – khoảng cách hoặc lực – thời gian.
Xem kết quả dạng bảng.
Tính toán thống kê.
Quản lý nhiều lần thử.
Xuất dữ liệu.
Tạo báo cáo.
Thiết lập phép thử nhiều bước.

Người dùng có thể chọn tablet 10,1 inch được cấu hình sẵn hoặc sử dụng thiết bị Windows của riêng mình với phần mềm IntelliMESUR®.

3. Thiết kế cơ khí cứng vững và độ chính xác cao

Mark-10 thiết kế Series F với custom extrusion nhằm tăng độ cứng vững của khung.

Khung thử và force sensor được factory compensation, cho phép hệ thống đạt độ chính xác vị trí: ±0,002 in / ±0,05 mm ở các vị trí và mức tải khác nhau trong phạm vi quy định.

Ưu điểm

1. Một hệ thống cho nhiều dạng phép thử

Từ kiểm tra lực kéo, lực nén đến break test, load holding, cycle test và multi-step testing.

2. Phần mềm IntelliMESUR® tích hợp

Không chỉ điều khiển máy mà còn đảm nhiệm việc thu thập, hiển thị, phân tích và quản lý dữ liệu.

3. Độ chính xác vị trí cao

Độ chính xác khoảng cách được công bố ở mức: ±0,002 in / 0,05 mm nhờ cơ chế factory compensation của test frame và force sensor.

4. Thu thập dữ liệu tốc độ cao

Force sensor sampling lên tới 20 kHz, trong khi IntelliMESUR® thu thập load/travel data lên tới 1 kHz. Điều này phù hợp với những phép thử cần ghi nhận các biến đổi lực nhanh.

5. Cấu hình linh hoạt

Người dùng có thể lựa chọn: Test Frame + Force Sensor + Grip/Fixture + Software Module theo đúng loại mẫu và phương pháp thử.

6. Quản lý kết quả và báo cáo

IntelliMESUR® cho phép lưu kết quả, xuất dữ liệu CSV, tạo báo cáo PDF và đưa vào báo cáo các thông tin như kết quả, thống kê, đồ thị, thông tin hệ thống và người sử dụng.

Nguyên lý hoạt động

Có thể trình bày nguyên lý của máy trên website theo sơ đồ:

Mẫu thử → Grip/Fixture → Force Sensor → Crosshead → Cơ cấu truyền động → IntelliMESUR® → Thu thập dữ liệu → Phân tích & báo cáo

Bước 1 – Gá mẫu

Mẫu được cố định bằng grips hoặc fixture phù hợp với loại phép thử.

Bước 2 – Đo lực

Force sensor được lắp vào crosshead để đo lực tác dụng lên mẫu.

Dòng FS05 có thể gắn trực tiếp lên crosshead của F105, F305, F505 và F505H mà không cần dây kết nối bên ngoài.

Bước 3 – Crosshead chuyển động

Động cơ bước điều khiển chuyển động của crosshead thông qua ball screw và linear guideway.

Tùy model:

F105/F305/F505: thử nghiệm theo phương đứng.
F505H: thử nghiệm theo phương ngang.

Bước 4 – Thu thập dữ liệu

Force sensor ghi nhận lực trong quá trình mẫu chịu kéo hoặc nén.

IntelliMESUR® thu thập dữ liệu lực và hành trình, với tốc độ thu thập dữ liệu lên tới 1.000 Hz; tốc độ lấy mẫu của force sensor lên tới 20.000 Hz, hỗ trợ ghi nhận các sự kiện lực diễn ra nhanh.

Bước 5 – Phân tích

Dữ liệu có thể được trình bày dưới dạng:

Bảng kết quả.
Đồ thị.
Thống kê.
Pass/Fail.
Báo cáo.
File dữ liệu xuất ra.

Chúng tôi cam kết:

100% tất cả các thiết bị được nhập khẩu chính hãng, có đầy đủ giấy tờ, hóa đơn chứng minh nguồn gốc.
Được bảo hành chính hãng và hướng dẫn sử dụng các thiết bị chi tiết.
Cam kết hỗ trợ kỹ thuật 24/7 khi khách hàng có nhu cầu.

CÔNG TY CP THIẾT BỊ KHOA HỌC H2TECH
Chuyên cung cấp các thiết bị phòng thí nghiệm - Thiết kế phòng lab
Chúng tôi hợp tác lâu dài dựa trên uy tín, chất lượng và hỗ trợ cho khách hàng một cách tốt nhất
Hotline: 0974.567.006
028.2228.3019
Email: thietbi@h2tech.com.vn
Website: https://h2tech.com.vn
https://thietbihoasinh.vn
https://thietbikhoahoch2tech.com

Thông số kỹ thuật

Model

F105

F305

F505

F505H

Khả năng tải

100 lbF / 0,5 kN

300 lbF / 1,3 kN

500 lbF / 2,2 kN

Kiểu khung

Đứng

Ngang

Hành trình tối đa

18,0 in / 457 mm

Dải tốc độ

0,02 – 45 in/min / 0,5 – 1.100 mm/min

Độ chính xác tải

±0,1% toàn thang đo

Độ chính xác force sensor

FS05: ±0,1%; R06/R07: ±0,15%

Tốc độ lấy mẫu lực tối đa

20.000 Hz

Tốc độ thu thập dữ liệu

1.000 Hz

Độ chính xác tốc độ

±0,2% giá trị cài đặt

Độ chính xác khoảng cách

±0,002 in / 0,05 mm

Độ phân giải khoảng cách

0,0005 in / 0,01 mm

Độ lặp lại công tắc giới hạn

±0,001 in / 0,03 mm

Nguồn điện

100–240 VAC, 50/60 Hz, 120 W

Cầu chì

1,2 A, 250 V, 3AG, SLO BLO

Khối lượng khng máy

60 lb / 27 kg

70 lb / 32 kg

Khối lượng vận chuyển

75 lb / 34 kg

85 lb / 39 kg

Độ cao sử dụng tối đa

6.500 ft / 2.000 m

Nhiệt độ môi trường

40–95°F / 5–35°C

Độ ẩm

≤80% RH tại 31°C, giảm tuyến tính đến 50% RH tại 40°C, không ngưng tụ
