Mô tả

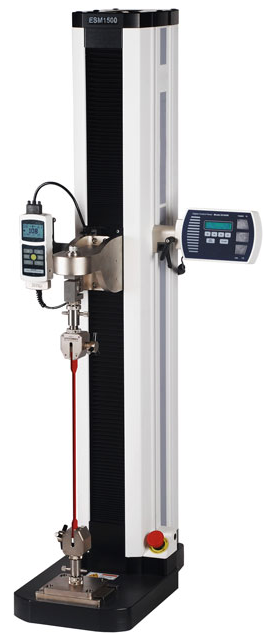

Máy kiểm tra lực kéo và lực nén Mark-10 ESM1500 / ESM1500S, có thiết kế single-column, cung cấp không gian hành trình, khoảng hở và chiều sâu làm việc lớn, cho phép thực hiện nhiều loại phép thử khác nhau như kiểm tra lực kéo, lực nén, lực phá hủy, kiểm tra chu kỳ, kiểm tra giới hạn lực hoặc hành trình, duy trì tải và kiểm tra độ giãn dài.

ESM1500 có thể thực hiện những phép thử nào?

1. Kiểm tra lực kéo – Tensile Testing

Đánh giá lực cần thiết để kéo giãn hoặc phá hủy mẫu.

2. Kiểm tra lực nén – Compression Testing

Đánh giá khả năng chịu lực nén của sản phẩm, linh kiện hoặc vật liệu.

3. Kiểm tra lực phá hủy – Break Testing

Xác định lực tại thời điểm mẫu bị đứt hoặc phá hủy.

4. Kiểm tra giới hạn – Limit Testing

Thiết lập giới hạn lực hoặc khoảng hành trình để hệ thống tự động kiểm soát phép thử.

5. Kiểm tra chu kỳ – Cycling Testing

Thực hiện các chu kỳ chuyển động lặp lại để đánh giá độ bền của sản phẩm.

6. Kiểm tra duy trì tải – Load Holding

Giữ mẫu ở một mức lực xác định trong khoảng thời gian thiết lập.

7. Kiểm tra độ giãn dài – Elongation Testing

Đánh giá sự thay đổi chiều dài của mẫu dưới tác động của lực.

Đặc điểm nổi bật

1. Khả năng tải đến 1.500 lbF

ESM1500 có khả năng chịu tải tối đa: 1.500 lbF / 6,7 kN ở tốc độ dưới 60 in/min (1.525 mm/min).

Khi tốc độ vượt 60 in/min, tải trọng tối đa được giới hạn ở: 1.000 lbF / 4,5 kN.

Điều này cần được ghi rõ trong thông số kỹ thuật để tránh hiểu rằng thiết bị luôn có thể hoạt động ở 1.500 lbF tại mọi tốc độ.

2. Hai lựa chọn hành trình

ESM1500

• Hành trình: 32 in / 813 mm
• Phù hợp các mẫu thử cần khoảng không gian chuyển động lớn.

ESM1500S

• Hành trình: 14,2 in / 360 mm
• Thiết kế ngắn hơn, phù hợp với các phép thử có hành trình nhỏ hơn.

3. Động cơ bước

ESM1500 sử dụng stepper motor để điều khiển chuyển động.

Ưu điểm của cơ cấu này là:

• Chuyển động êm.
• Kiểm soát tốc độ ổn định.
• Giảm biến thiên tốc độ khi tải thay đổi.
• Phù hợp với các phép thử cần chuyển động lặp lại.

Mark-10 công bố Speed variation with load: ±0% [stepper motor driven].

4. Chức năng FollowMe®

FollowMe® là chức năng hỗ trợ định vị mẫu. Người vận hành có thể tác động lực trực tiếp lên load cell hoặc force gauge để điều khiển chuyển động của crosshead.

Khi lực tác động tăng, tốc độ chuyển động thay đổi tương ứng, giúp:

• Đưa đầu thử đến vị trí mong muốn nhanh hơn.
• Căn chỉnh mẫu thuận tiện.
• Thiết lập vị trí bắt đầu phép thử.
• Giảm thao tác điều khiển thủ công.

Đây là một điểm khá tốt để khai thác trong phần “Công nghệ nổi bật” của bài SEO.

5. Bộ điều khiển và cấu hình chức năng

ESM1500 sử dụng bộ điều khiển có thể tháo rời, với giao diện menu giúp người vận hành thiết lập các tham số thử nghiệm.

Có thể cấu hình:

• Tốc độ thử.
• Giới hạn lực.
• Giới hạn hành trình.
• Chu kỳ.
• Preload.
• Chức năng giữ tải.
• Các điều kiện dừng.
• Các chức năng tự động hóa khác.

Các thông số thử nghiệm có thể được bảo vệ bằng password, hạn chế việc thay đổi ngoài ý muốn.

Một điểm đáng chú ý của ESM1500 là cơ chế “build-your-own” configuration: người dùng có thể lựa chọn các chức năng cần thiết cho ứng dụng cụ thể.

6. Kết nối máy tính và xử lý dữ liệu

ESM1500 có khả năng xuất dữ liệu lực và hành trình tới máy tính thông qua USB.

Dữ liệu có thể được sử dụng để:

• Phân tích lực theo thời gian.
• Phân tích lực theo hành trình.
• Xây dựng đồ thị.
• Lưu kết quả kiểm tra.
• Phân tích dữ liệu bằng phần mềm MESUR®gauge.

Ngoài ra, thiết bị có thể được điều khiển thông qua máy tính bằng chương trình tùy chỉnh sử dụng giao tiếp ASCII.

Điều này phù hợp với các hệ thống cần tích hợp thiết bị kiểm tra lực vào quy trình kiểm tra tự động.

Nguyên lý hoạt động

Có thể viết phần nguyên lý trên website như sau:

ESM1500 hoạt động dựa trên cơ cấu truyền động bằng động cơ bước để tạo chuyển động tuyến tính của đầu thử.

Quy trình:

Gá mẫu → lắp cảm biến lực → thiết lập thông số → động cơ bước di chuyển crosshead → tác dụng lực lên mẫu → cảm biến ghi nhận lực → thu thập dữ liệu → kết thúc phép thử.

Tùy cấu hình, ESM1500 sử dụng force gauge hoặc load cell + indicator để đo lực tác động lên mẫu.

Trong quá trình thử, người dùng có thể thiết lập tốc độ, giới hạn lực, giới hạn hành trình, chu kỳ hoặc thời gian duy trì tải.
