Máy Kéo Nén Vạn Năng: Giới Thiệu – Nguyên Lý – Ứng Dụng – Máy Kéo Nén Cho Phòng Thí Nghiệm Công Nghệ Vật Liệu

 Máy kéo nén vạn năng (Universal Testing Machine - UTM) được sử dụng để kiểm tra các tính chất cơ học (độ căng, độ nén, v.v.) của một mẫu thử nhất định bằng cách tạo ra ứng suất kéo, nén hoặc ngang. Máy được đặt tên như vậy vì nó có thể thực hiện nhiều thử nghiệm trên các loại vật liệu khác nhau. Các thử nghiệm khác nhau như kiểm tra độ bong tróc, kiểm tra độ uốn, kiểm tra độ căng, kiểm tra uốn cong, kiểm tra ma sát, kiểm tra lò xo, v.v. có thể được thực hiện với sự trợ giúp của UTM.

Giới Thiệu Về Máy Kéo Nén Vạn Năng – Universal Testing Machine

Máy kéo nén vạn năng, Universal Testing Machine – UTM, máy kiểm tra vật liệu hay khung kiểm tra vật liệu và đó là lý do tại sao các nhà sản xuất có tên chung là `Máy kiểm tra vạn năng' và máy này dùng để kiểm tra độ bền kéo và cường độ nén của vật liệu. Và các tính chất cơ học khác như lực căng, lực kéo, ứng suất nén hoặc ứng suất ngang. Đồng thời cung cấp các bài kiểm tra khác nhau như kiểm tra bóc, kiểm tra độ uốn, kiểm tra độ căng, kiểm tra uốn cong, kiểm tra hư cấu, kiểm tra lò xo, v.v. Máy UTM có các vai trò khác nhau bị tước bỏ khả năng hoặc được tiếp thị cho các ngành & lĩnh vực cụ thể đóng vai trò riêng trong việc phát triển cơ sở hạ tầng, đường bộ và đường cao tốc. UTM là một trong những thiết bị đa năng tốt nhất dành cho phòng thí nghiệm R&D hoặc bộ phận QC. Một vài ví dụ về những gì máy UTM có thể làm được:

• Kiểm tra độ bền kéo: Khi bạn lấy một mảnh của bất kỳ thứ gì và kéo vật liệu đó từ đầu của nó cho đến khi nó gãy thành hai phần, do đó, phép đo Độ căng/độ giãn dài như vậy được gọi là độ bền kéo của vật liệu.
• Kiểm tra độ nén: Đây là cường độ nén của vật liệu có nghĩa là nó hoàn toàn trái ngược với kiểm tra độ bền kéo như đã đề cập ở trên, về cơ bản, áp suất tối đa phải tác dụng lên bất kỳ vật thể nào cho đến điểm gãy của nó. Đây được gọi là cường độ nén của bất kỳ vật thể nào.

Cấu Tạo Của Máy Kéo Nén Vạn Năng

Máy UTM bao gồm hai thành phần chính: bộ phận tải tải và bảng điều khiển. Bộ phận tải có nhiệm vụ tác dụng tải lên mẫu và bảng điều khiển được sử dụng để thiết lập các thông số thử nghiệm và ghi lại kết quả thử nghiệm.

Bộ phận tải

Trong bộ phận tải, cả cấu hình của mẫu thử và việc áp dụng tải đều được duy trì. Các mục sau đây tạo nên các bộ phận khác nhau của bộ tải UTM:

• Khung tải

Khung tải của máy thử nghiệm đa năng có thể được chế tạo bằng giá đỡ đơn hoặc bằng giá đỡ đôi. Khung tải bao gồm một bàn (nơi đặt mẫu thử để thử nén), thanh trượt trên và thanh trượt dưới.

• Crosshead dưới và Crosshead trên

Thanh trượt phía trên được sử dụng để kẹp một đầu của mẫu thử. Thanh trượt phía dưới trong khung tải là thanh trượt di động có vít có thể được nới lỏng để điều chỉnh độ cao và siết chặt. Cả hai đầu chữ thập đều có một rãnh côn ở giữa. Khe này có một cặp ngàm có giá đỡ nhằm mục đích kẹp và giữ mẫu thử kéo.

• Thang đo độ giãn dài

Một thang đo độ giãn dài được đi kèm với thiết bị tải và nó được sử dụng để xác định xem bàn dưới đã di chuyển bao xa so với bàn trên.

Bộ điều khiển

Bộ điều khiển là nguồn thông tin được sử dụng để xác định những thay đổi trong ứng dụng tải và kết quả thử nghiệm liên quan. Sau đây là các bộ phận chính tạo nên bộ điều khiển của máy kiểm tra đa năng:

• Bộ nguồn thủy lực

Bộ phận này bao gồm một máy bơm dầu cung cấp dòng dầu không rung động vào xi lanh chính của bộ phận tải. Dòng chảy này giúp tác dụng tải trọng lên mẫu một cách trơn tru. Bơm dầu trong bộ nguồn thủy lực được vận hành bằng động cơ điện và bể chứa.

• Đơn vị đo tải

Bộ phận này có một bộ phận đo lực con lắc có một xi lanh nhỏ với một pít-tông chuyển động theo dòng dầu không dao động. Con lắc được nối với piston bằng đòn bẩy trục quay. Cần trục sẽ lệch dựa trên tải trọng tác dụng lên mẫu. Độ lệch này được chuyển đổi thành con trỏ tải và hiển thị dưới dạng tải trên mặt số.

Phạm vi ứng dụng tải có thể được điều chỉnh bằng núm xoay trong thiết bị đo tải (0-100 kN; 0-250 kN; 0-500 kN và 0-1000 kN). Độ chính xác của bộ phận đo kiểm soát độ chính xác tổng thể của máy.

• Thiết bị điều khiển

Cả hệ thống điện và thủy lực đều có thể được sử dụng để điều khiển. Công tắc trên bộ điều khiển điện của thiết bị cho phép chuyển động của thanh trượt theo chiều dọc và chiều ngang. Van điều khiển bên phải và Van điều khiển bên trái là hai nửa của bất kỳ hệ thống điều khiển thủy lực nào. Để tạo ứng suất lên mẫu, người ta sử dụng van điều khiển bên phải. Việc rút áp suất được thực hiện bằng cách xoay núm điều khiển sang trái.

Nguyên Lý Hoạt Động Của Máy Kéo Nén Vạn Năng

Máy kéo nén vạn năng ngày nay sử dụng vít bi quay để dẫn động đầu chữ thập chịu tải lên và xuống. Một động cơ điện cung cấp năng lượng cho một loạt ròng rọc và bánh răng làm quay vít, tạo ra chuyển động đầu chữ thập. Chuyển động của động cơ điện được điều khiển bằng cách sử dụng điều chế độ rộng xung (PWM) bằng mạch dao động không ổn định.  Máy thử độ bền kéo có thiết kế tương đối chắc chắn và do đó có một số dạng lỗi nhỏ. Do đó, các máy thử nghiệm phổ thông cần tương đối ít bảo trì và dễ sửa chữa trong trường hợp hỏng hóc.

Ngoài máy, còn cần có một số bộ phận khác để tạo nên một hệ thống hoàn chỉnh. Một cảm biến tải trọng được sử dụng để đo lực trong quá trình thử nghiệm. Cảm biến vị trí, phổ biến nhất là bộ mã hóa, được dùng để đo vị trí của đầu chữ thập. Hầu hết các máy đều được điều khiển bằng cách sử dụng kênh dữ liệu vị trí và sẽ di chuyển ở tốc độ được kiểm soát bằng phần mềm theo thử nghiệm ASTM mong muốn hoặc quy trình tương tự.

Ứng Dụng Máy Kéo Nén Vạn Năng

• Kiểm tra độ bền kéo

Kiểm tra độ bền kéo là một trong những ứng dụng điển hình nhất của UTM và nó liên quan đến việc kéo vật liệu ra xa nhau cho đến khi nó bị đứt. Điều này giúp xác định độ bền của vật liệu, mức độ co giãn và độ cứng của vật liệu.

• Kiểm tra độ bền nén

Đối cực của thử nghiệm kéo là thử nghiệm nén. Một máy kiểm tra đa năng có thể được sử dụng để ép một vật phẩm cho đến khi nó đạt đến mật độ nhất định, di chuyển một khoảng cách nhất định hoặc bị nứt.

• Kiểm tra độ bong tróc

Lực bong tróc trung bình của vật liệu có thể được xác định bằng cách thực hiện một thử nghiệm gọi là “thử nghiệm bong tróc”, tương tự như “thử độ bền kéo” nhưng liên quan đến việc tách hai vật liệu đã được liên kết trước đó với nhau.

• Kiểm tra độ bền uốn

Trong thử nghiệm uốn cong, nhịp vật liệu được giữ ở cả hai đầu trong khi máy tác dụng một lực vào giữa nhịp cho đến khi vật liệu bị đứt hoặc di chuyển một khoảng cách xác định trước. Độ bền uốn và mô đun uốn của vật liệu được xác định thông qua các thử nghiệm uốn.

• Kiểm tra độ bền xuyên thủng

Để xác định mức độ chống thủng của mẫu vật liệu trong quá trình thử đâm thủng, mẫu được đâm cho đến khi bị thủng.

Máy Kéo Nén Vạn Năng Cho Phòng Thí Nghiệm Công Nghệ Vật Liệu

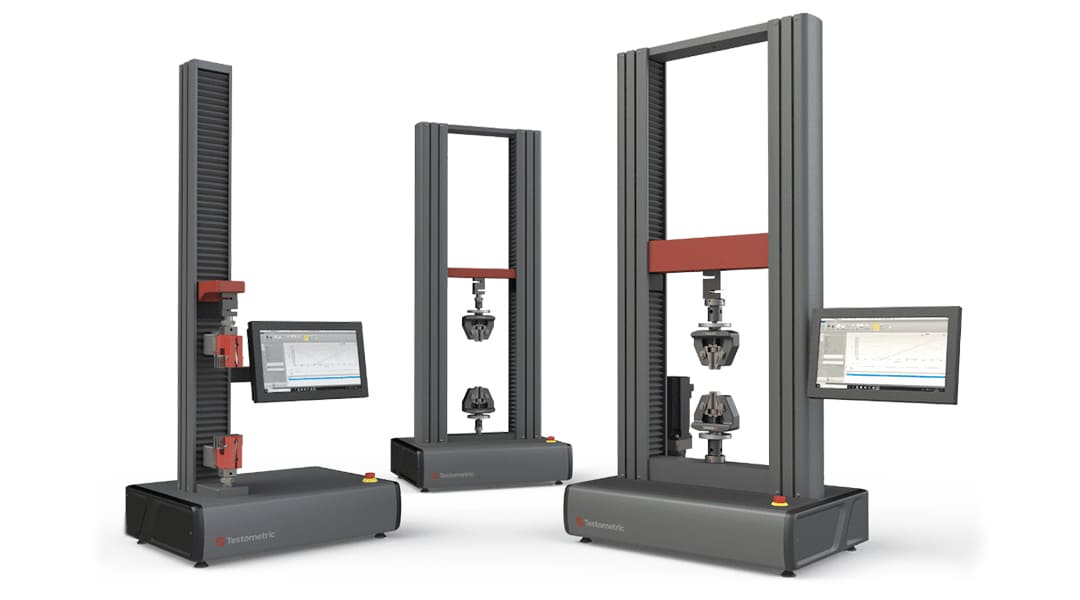

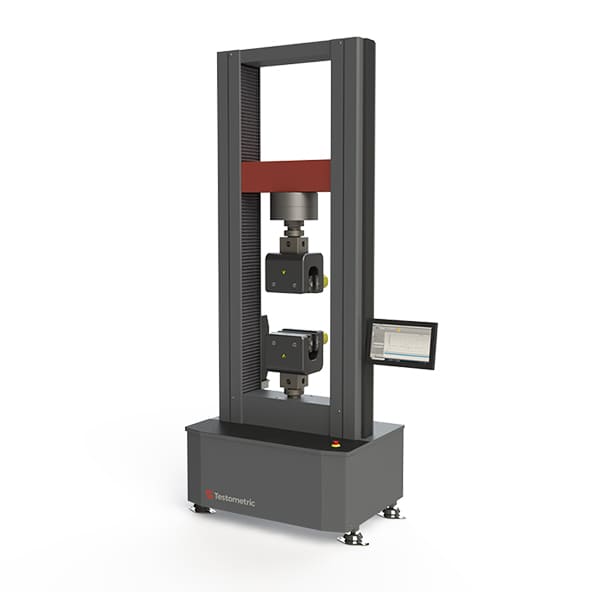

Máy Kéo Nén Vạn Năng TESTOMETRIC

Testometric là một công ty thiết kế và sản xuất máy kiểm tra và thiết bị kiểm soát chất lượng kể từ khi thành lập vào năm 1970.

Nhiều thập kỷ phát triển không ngừng đã cho ra đời dòng sản phẩm chính gồm máy kiểm tra độ bền vạn năng để kiểm tra độ bền kéo, nén, uốn, cắt và kiểm tra sản phẩm. Máy đo kiểm tra được sử dụng ở hơn 100 quốc gia trên toàn thế giới.

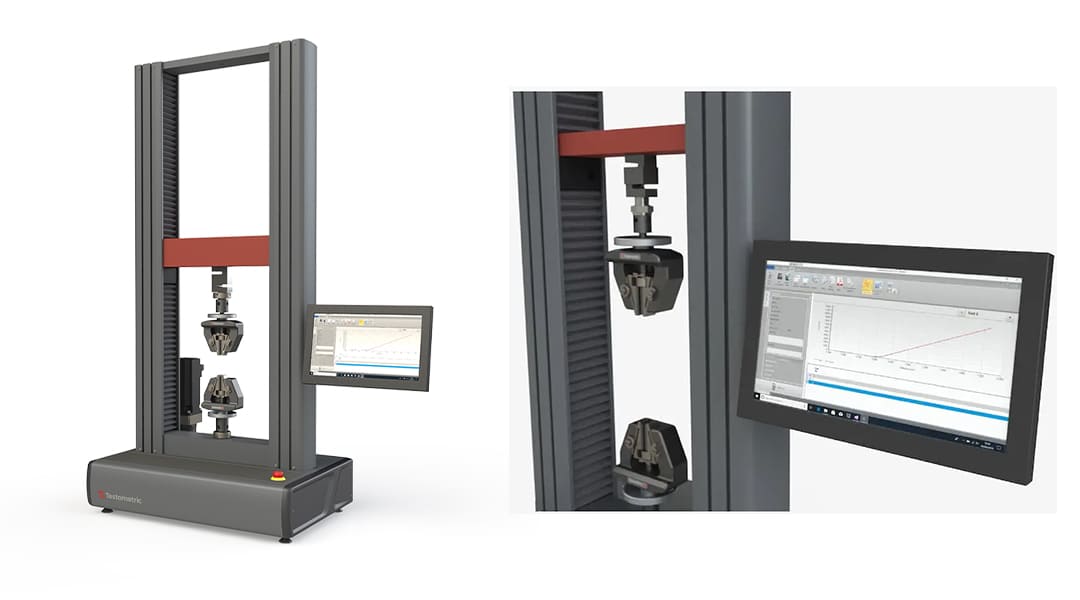

Đặc điểm Máy kéo nén vạn năng TESTOMETRIC

Hệ thống kiểm tra kỹ thuật số hoàn toàn với khả năng kiểm soát và độ chính xác cao, bao gồm điều khiển máy tính tự động đối với các phương pháp kiểm tra giúp vận hành đơn giản

• Các cảm biến tải trọng có độ phân giải cao với độ chính xác tốt hơn +/- 0,5% xuống còn 1/1000 công suất của cảm biến tải trọng
• Tự động nhận dạng các cảm biến tải trọng và máy đo độ giãn, với bộ lưu trữ các thông số hiệu chuẩn trên thiết bị
• Cơ sở kiểm tra hiệu chuẩn phần mềm để xác minh ngay lập tức độ chính xác của máy
• Khả năng quá tải 800% của cảm biến tải trọng mà không bị hư hại
• Vít bi tự làm sạch được nạp sẵn hiệu quả cao để thử nghiệm nhanh chóng, yên tĩnh. Được trang bị vòng bi cuối được bôi trơn suốt đời
• Hệ thống dẫn hướng Crosshead giúp căn chỉnh chính xác và vận hành trơn tru
• Điều khiển thanh trượt chính xác thông qua ổ đĩa AC servo kỹ thuật số và động cơ servo không chổi than giúp vận hành không cần bảo trì và điều khiển vị trí 23-Bit
• Hệ thống thu thập dữ liệu tốc độ cao cho tối đa 4 kênh đồng bộ
• Định tuyến cáp cảm ứng lực tích hợp trong cột máy để loại bỏ hiện tượng đứt cáp và ngăn hư hỏng cáp
• 6 kênh I/O cho các thiết bị bổ sung như máy đo độ giãn, micromet, thước cặp, cân, v.v.
• Khung tải có độ cứng cao với các thanh ngang bằng thép chuyên dụng chắc chắn và các cột đỡ cứng được ép đùn với các khe chữ T để gắn phụ kiện
• Quá tải, overtravel và bảo vệ tác động
• Nắp kính giúp bảo vệ thêm cho vít bi khỏi bụi và mảnh vụn thử nghiệm
• Thiết kế chân đế nhỏ gọn, tiết kiệm không gian cho băng ghế và sàn
• Các tấm có các lỗ trung tâm để gắn các kẹp và đồ gá bổ sung, cho phép thực hiện các loại thử nghiệm khác trên tấm bìa gợn sóng (ví dụ: độ bền kéo, độ đâm thủng, ECT, FCT, RCT, PAT)

>> Xem chi tiết tại đây: https://h2tech.com.vn/may-do-luc-keo-nen-van-nang-testometric-x250

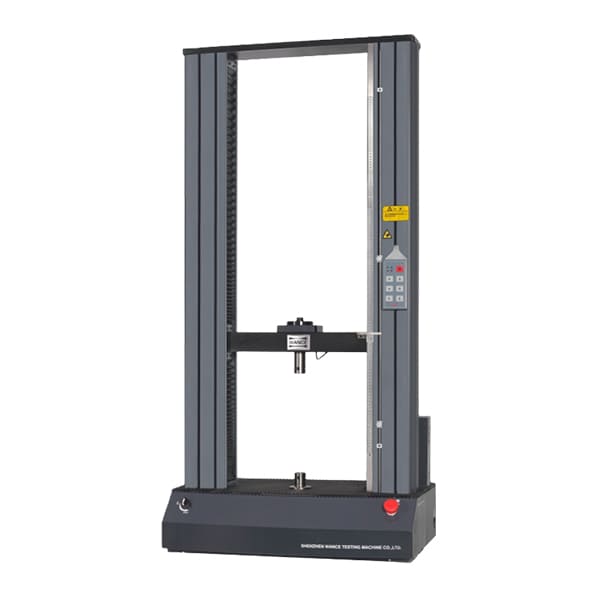

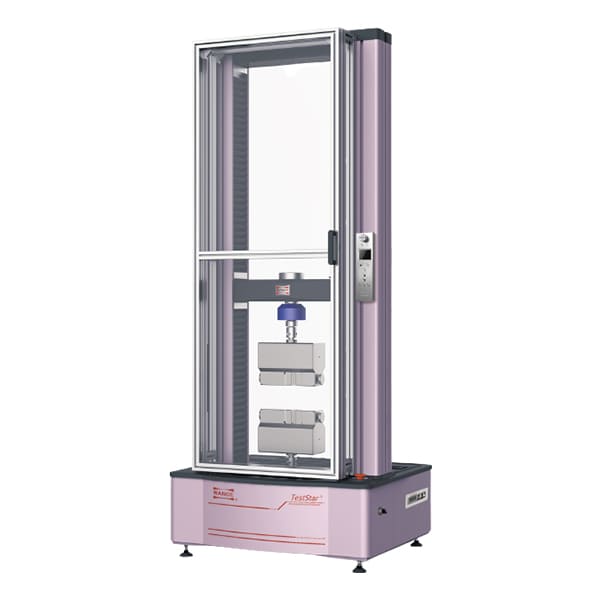

Máy Kéo Nén Vạn Năng WANCE

WANCE được thành lập vào năm 2011, là tập hợp các giải pháp nghiên cứu và phát triển, sản xuất, bán hàng, dịch vụ và thử nghiệm hiệu suất cơ khí chuyên nghiệp. Công ty đã thông qua và đạt được chứng nhận hệ thống chất lượng ISO 9001, chứng nhận hệ thống quản lý môi trường ISO14000, chứng nhận hệ thống quản lý an toàn và sức khỏe nghề nghiệp, chứng nhận CE.

>> Xem chi tiết tại đây: https://h2tech.com.vn/may-keo-nen-van-nang-series-etm-b

Máy Kéo Nén Vạn Năng YASUDA

CÔNG TY TNHH YASUDA SEIKI SEISAKUSHO nỗ lực không ngừng để sản xuất các máy kiểm tra vật liệu tốt nhất, đảm bảo chất lượng sản phẩm với hồ sơ đã được kiểm tra và giải quyết các vấn đề về kiểm soát chất lượng. Hầu hết các sản phẩm của chúng tôi đều đáp ứng các tiêu chuẩn toàn cầu và đáp ứng các điều kiện tiên quyết trên toàn thế giới.

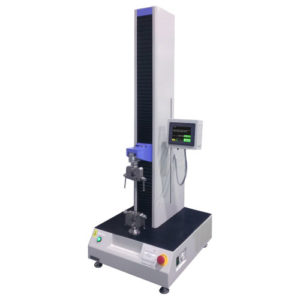

Máy Kéo Nén Vạn Năng 5kN YASUDA NO.216

Model: No.216-5kN

Máy kéo nén vạn năng 5kN Yasuda được thiết kế và sản xuất nhằm kiểm tra vật liệu đáp ứng các phương pháp tiêu chuẩn toàn cầu như JIS, ASTM, ISO.

Đặc trưng:

• Máy thử độ giãn/nén kéo đa năng (Auto Strain/Strograph) này phù hợp nhất cho nhựa và cao su.
• Công suất của máy thử tương ứng tối đa là 5 kN.
• Mẫu thử được gắn vào mâm cặp ở cả hai đầu và chịu lực kéo/nén liên tục thông qua cảm biến tải trọng cho đến khi đứt.
• Việc kiểm soát máy thử và tính toán độ bền kéo đều được thực hiện thông qua giao diện bảng điều khiển cảm ứng.

>> Xem chi tiết tại đây: https://h2tech.com.vn/may-keo-nen-van-nang-5kn-yasuda-no216

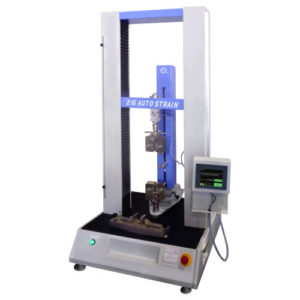

Máy Kéo Nén Vạn Năng 10kN YASUDA NO.216

Model: No.216-10kN

Máy kéo nén vạn năng 10kN Yasuda được thiết kế và sản xuất nhằm kiểm tra vật liệu đáp ứng các phương pháp tiêu chuẩn toàn cầu như JIS, ASTM, ISO.

Đặc trưng:

• Máy thử độ giãn/nén kéo đa năng (Auto Strain/Strograph) này phù hợp nhất cho nhựa và cao su.
• Công suất của máy thử tương ứng tối đa là 10 kN.
• Mẫu thử được gắn vào mâm cặp ở cả hai đầu và chịu lực kéo/nén liên tục thông qua cảm biến tải trọng cho đến khi đứt.
• Việc kiểm soát máy thử và tính toán độ bền kéo đều được thực hiện thông qua giao diện bảng điều khiển cảm ứng.

>> Xem chi tiết tại đây: https://h2tech.com.vn/may-keo-nen-van-nang-10kn-yasuda

Máy Kéo Nén Vạn Năng LABTHINK

Labthink đã đi đầu trong việc đề xuất và soạn thảo hơn 10 tiêu chuẩn quốc gia và được cấp hơn 100 bằng sáng chế. Các tiêu chuẩn và bằng sáng chế đó bao gồm từ thử nghiệm đặc tính của nhựa, phương pháp truyền dữ liệu gốc được tạo ra trong quá trình thử nghiệm đến phương thức kinh doanh dành cho các phòng thí nghiệm của bên thứ ba và nhiều lĩnh vực kinh doanh và công nghệ tiên tiến khác.

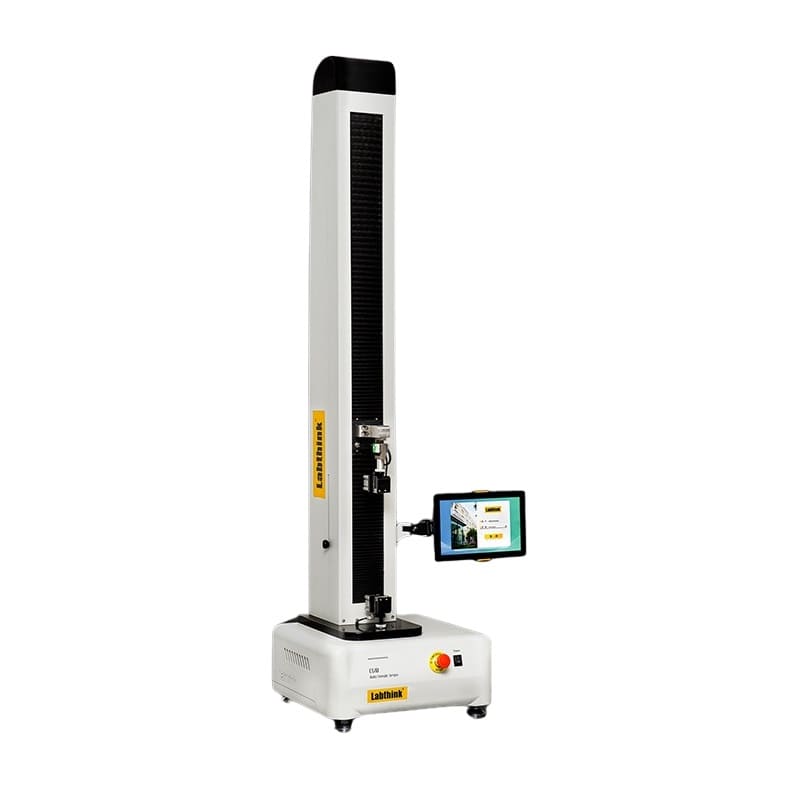

Máy Kiểm Tra Độ Bền Kéo LABTHINK C610H

Máy kiểm tra độ bền kéo C610H của hãng Labthink được áp dụng chuyên nghiệp để đo độ bền kéo, bong tróc, biến dạng, rách, hàn nhiệt, bám dính, lực đâm thủng, lực mở, lực kéo và lực tháo gói tốc độ thấp cũng như các tính chất khác của màng nhựa, vật liệu composite, gói mềm vật liệu, ống nhựa dẻo, chất kết dính, băng dính, nhãn dán, thạch cao y tế, giấy nhả, màng bảo vệ, mũ kết hợp, lá nhôm, màng ngăn, tấm nền, vải không dệt, cao su và giấy, v.v.

C610H được trang bị hơn 100 tay cầm để kiểm tra hơn 1000 loại vật liệu. Tùy chỉnh có sẵn cho các thử nghiệm vật liệu đặc biệt. Ví dụ về ứng dụng: Kiểm tra cắt, Kiểm tra độ bền kéo và tốc độ giãn dài, Kiểm tra độ bền kéo khi đứt, Kiểm tra khả năng chống rách, Kiểm tra độ bền tản nhiệt, Kiểm tra vỏ 90 độ, Kiểm tra vỏ 180 độ, Kiểm tra độ bền kéo ở độ giãn dài xác định

>> Xem chi tiết tại đây: https://h2tech.com.vn/may-kiem-tra-do-ben-keo-labthink-c610h

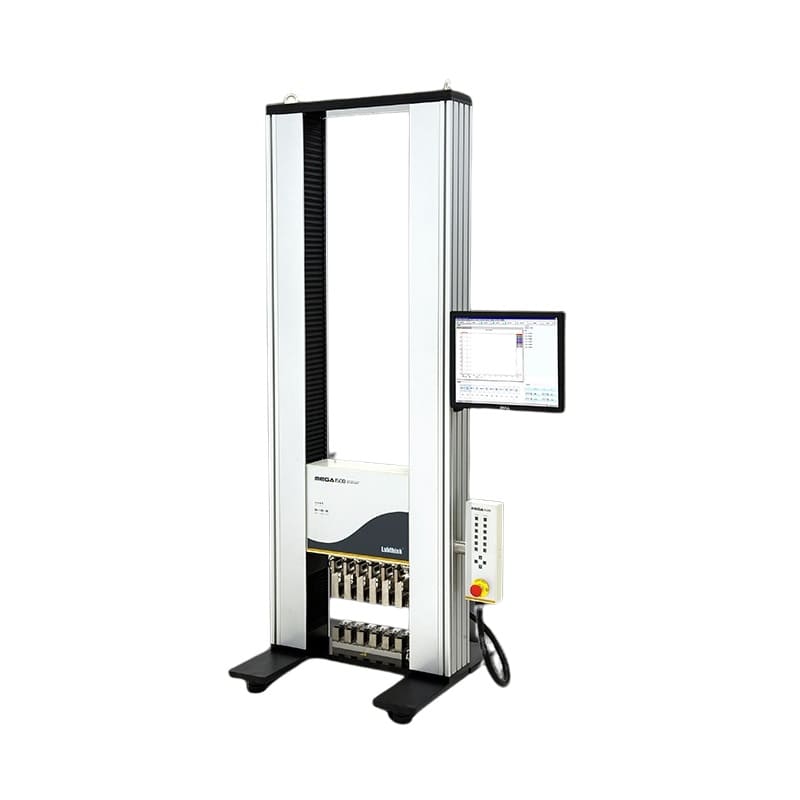

Máy Kiểm Tra Độ Bền Kéo LABTHINK MEGA 1500

Máy kiểm tra độ bền kéo tự động MEGA 1500 của hãng Labthink được thiết kế chuyên nghiệp để xác định độ bền kéo, độ bền bong tróc, độ bền xé, độ bền nhiệt và độ bám dính của màng nhựa, màng composite, vật liệu đóng gói linh hoạt, chất kết dính, băng dính, băng nhạy áp lực, miếng vá y tế, bảo vệ phim, giấy nhả, cao su và giấy, v.v.

Thiết bị này được trang bị hơn 100 kẹp để kiểm tra hơn 1000 vật liệu. Và tùy chỉnh cũng có sẵn cho các thử nghiệm vật liệu đặc biệt. Ví dụ về ứng dụng: Kiểm tra đồ bền, Kiểm tra độ bền kéo và tốc độ giãn dài, Kiểm tra độ bền kéo khi đứt, Kiểm tra khả năng chống rách, Kiểm tra độ bền của con dấu nhiệt, Kiểm tra vỏ 90 độ, Kiểm tra vỏ 180 độ

>> Xem chi tiết tại đây: https://h2tech.com.vn/may-kiem-tra-do-ben-keo-labthink-mega-1500

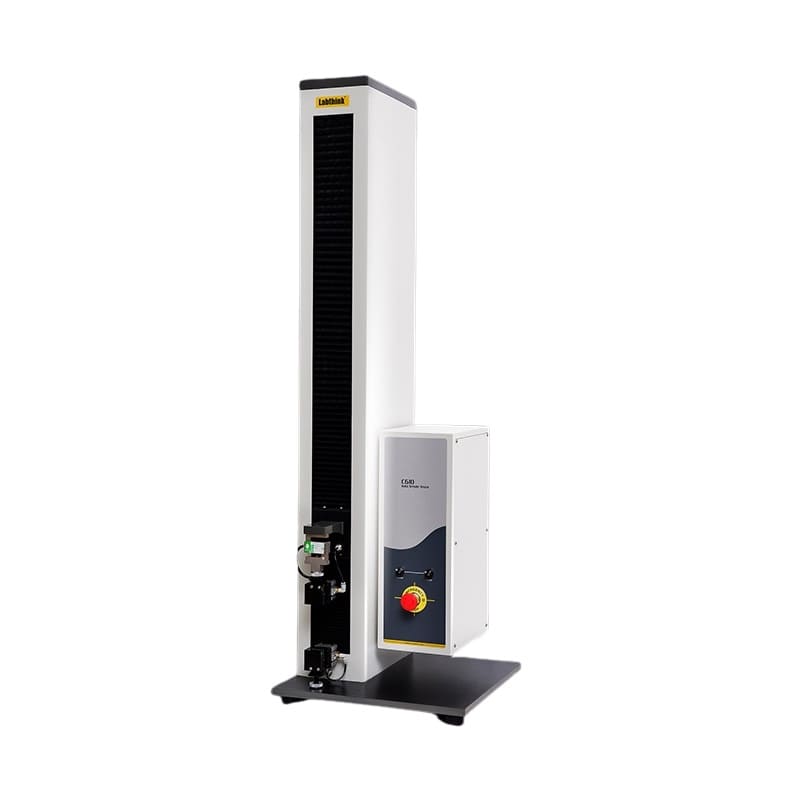

Máy Kiểm Tra Độ Bền Kéo LABTHINK C610M

Máy kéo nén vạn năng C610M có chức năng thử độ bền cơ tính của bao bì, màng film, bìa carton, giấy, … Từ đó, người kiểm tra chất lượng đưa ra được đánh ra về độ bền vật liệu và kịp thời thay đổi sản xuất để đáp ứng được tiêu chuẩn đầu ra.

C610M được trang bị hơn 100 tay cầm để kiểm tra hơn 1000 loại vật liệu. Tùy chỉnh có sẵn cho các thử nghiệm độ bền vật liệu đặc biệt. Ví dụ về ứng dụng: Kiểm tra cắt, Kiểm tra độ bền kéo và tốc độ giãn dài, Kiểm tra độ bền kéo khi đứt, Kiểm tra khả năng chống rách, Kiểm tra độ bền tản nhiệt, Kiểm tra vỏ 90 độ, Kiểm tra vỏ 180 độ, Kiểm tra độ bền kéo ở độ giãn dài xác định

>> Xem chi tiết tại đây: https://h2tech.com.vn/may-keo-nen-van-nang-c610m
